РАСХОДОМЕР-СЧЕТЧИК ЭЛЕКТРОМАГНИТНЫЙ РСМ-05
Государственный реестр средств измерений Республики Беларусь № РБ 03 07 1020 04;

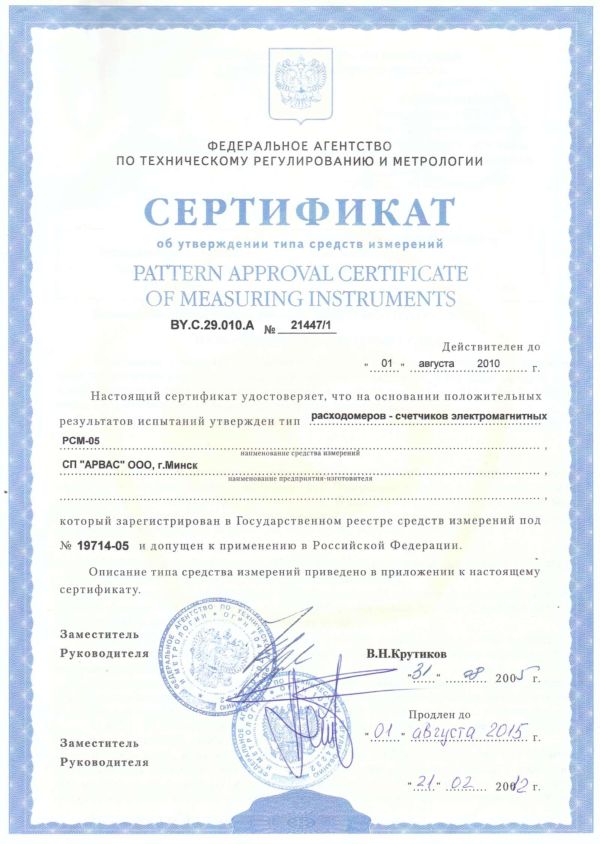

Государственный реестр средств измерений Российской Федерации № 19714-15;
Расходомеры-счетчики электромагнитные РСМ-05 допущены к использованию в пищевой промышленности (удостоверение №08-33-9.46225 «О государственной гигиенической регистрации»).
НАЗНАЧЕНИЕ
РСМ-05 предназначен для измерения объемного расхода и объема с нарастающим итогом электропроводящих жидкостей, питьевой воды, жидких пищевых продуктов.
ПРИМЕНЕНИЕ
РСМ-05 применяется как самостоятельный прибор, так и в составе теплосчетчиков для коммерческого и технологического учета расхода жидкости в системах тепловодоснабжения жилых, общественных, коммунально-бытовых зданий, промышленных предприятий, а также для использования в системах автоматического учета, контроля и регулирования параметров в химической, пищевой, перерабатывающей, фармацевтической и других отраслях промышленности.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА
- отсутствие дополнительного гидравлического сопротивления потоку жидкости у первичных преобразователей расхода счетчиков РСМ-05;
- низкая восприимчивость к изменению физико-химических свойств измеряемой среды (плотность, вязкость, температура, электропроводность, режим течения), что позволяет с высокой точностью измерять расход различны электропроводных сред: вода, водные растворы кислот и щелочей, молоко, пиво, соки и т.д.;
- наличие дополнительных каналов для подключения термометров сопротивления позволяет иметь информацию о температуре потока;
- передача данных о всех измеряемых и вычисляемых параметрах по последовательным интерфейсам RS-232C и (или) RS-485, что позволяет применять расходомеры в автоматизированных системах любой сложности и конфигурации.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Наименование параметров | РСМ-05.03 | РСМ-05.05 | РСМ-05.07 |
| Конструктивное исполнение | раздельное | совмещенное | раздельное |
| Ду, мм | 15, 25, 32, 40, 50, 80, 100, 150 | ||
| Встроенный пульт управления с индикатором | + | - | - |
| Количество каналов измерения температуры | 1 | - | - |
| Количество каналов измерения давления | - | - | - |
| Количество каналов измерения расхода | 1 | 1 | 2 |
| Измерение реверсивного расхода | - | + (по заказу) | + (по заказу) |
| Токовый выход | + | - | - |
| Частотный (импульсный) выход | 1 (1) | 1 (1) | 2 (2) |
| RS-485 | + | + | По заказу |
| RS-232C | + | + | - |
| Энергонезависимый архив | - | +(по заказу) | - |
| Рабочая температура окружающей среды, °C | от 5 до 50 | ||
| Рабочее давление в трубопроводе, МПа, не более | 1,6 | ||
| Степень защиты | IP 54 (категория 2 по ГОСТ 14254) | ||
| Электропитание от сети переменного тока: напряжение, В | ~220 (36) +10% -15% | ||
| Потребляемая мощность, ВА, не более | 10 | ||
| Максимальная длина линии связи между ППР и ИВБ, м | 100 | - | 100 |
| Режим работы | непрерывный | ||
| Гарантия, месяцев | 48 | ||
| Межповерочный интервал, год | 4 | ||
ОСНОВНЫЕ МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| РСМ-05.03 | РСМ-05.05 | РСМ-05.07 | ||
| Диапазон измерения расхода, м3/ч | 0,03-600 | 0,015-600 | ||
| Диапазон измерения температуры, °С | 3-150 | |||
| Удельная электрическая проводимость измеряемой жидкости, См/м | 5·10-4 5·10-1 | |||
| Диапазон выходной частоты, пропорциональный расходу, Гц | 20-2000 |
20-2000 (по заказу до 10000) |
||
|
Пределы допускаемой относительной погрешности измерения среднего объёмного расхода и объёма, %, при Gmin<G<0,04Gmax при 0,04Gmax<G<Gmax |
±3,0 111111 ±1,0 (±0,5 по заказу) |
±(0,8+0,01Gmax /G) ±1,0 (±0,5 по заказу) |
±(0,8+0,01Gmax /G) ±(0,8+0,003Gmax/G) – по заказу |
|
| Диапазон формирования выходного тока, мА | 4-20 | |||
РАСХОДОМЕР-СЧЕТЧИК ЭЛЕКТРОМАГНИТНЫЙ РСМ-05 ВЫПУСКАЕТСЯ В СЛЕДУЮЩИХ ИСПОЛНЕНИЯХ:
